01Aplicación

02Modelo

03

nex® Panel

Descripción General

panel fenólico o cristal

Modelo y referencia

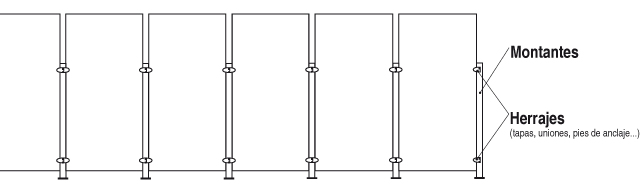

Elementos y materiales

Dimensiones

Ref.: 541200063

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541200064

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541100065

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541100066

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 542400067

Montantes robustos
(Alum. Extr.)
Larguero ligero
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 542400068

Montantes robustos
(Alum. Extr.)
Larguero ligero
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 540200069

Montantes ligeros
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541200070

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541100071

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 540200033

Montantes ligeros
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 541100034

Montantes robustos
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Ref.: 542600035

Montantes robustos
(Alum. Extr.)
Largueros ligeros
(Alum. Extr.)
Herrajes (Inox.)

*Se suministra sin cristal.
Recomendado 5+5 mm.

Especificaciones Técnicas


Pernio

En acero inox que admite cualquier inclinación hasta 40º máx. La unión del pasamanos al montante pasa desapercibida gracias a una rticulación que no se aprecia exteriormente.
Ref.: 530001

Unión articulada

Para la fijación de largueros a montantes. Gira 360º.
Ref.: 530003

Codos

Los encuentros de pasamanos en ángulo se pueden resolver de dos formas:

Varilla curvada
Ref.: 530008

Inglete



Tapas

Tapa perfil sencillo
Ref.: 520001

Tapa perfil robusto
Ref.: 520002



Pieza para empalme longitudinal

Empalme de largueros y pasamanos que permiten la reposición fácil de cualquier tramo.
Ref.: 530010

Uniones de perfiles ligeros y robustos

Que permite combinar todos los perfiles de la gama utilizando los mismos accesorios.

Fijación de cristales y paneles

Grapa
De fijación a suelo de cristales y paneles (grosores de 6 y 10mm),
regulable en tres ejes.
Ref.: 530007


Pinza
De fijación de cristales y paneles (grosores 8, 10 y 12 mm), en los casos
en los que éstos quedan suspendidos en el aire. Articula 135º.

Sencilla
Ref.: 530006


Doble
Ref.: 530005




Uniones de perfiles ligeros y robustos

Pie ligero sencillo (Ref.: 530011) anclaje visto atornillado sobre solera.
Pie ligero para recibir (Ref.: 530012) que incorpora un tubo que se empotra en la solera y se asienta sobre una base cubre juntas.
Pie ligero articulado (Ref.: 530013) que permite adpatarse a la inclinación del suelo en 3 ejes. El mecanismo presenta una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral. Tiene además una tolerancia vertical de 30 mm.
Anclaje a forjado (Ref.: 530014) anclaje vertical para fijar los montantes en canto de forjado o sobre el plano vertical de un muro.

Pie robusto sencillo (Ref.: 530015) anclaje atornillado sobre solera, compatible con taco químico.
Pie robusto articulado (Ref.: 530017) permite la adaptación al suelo con una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral.
Montaje directo de cristales o paneles con grosores de 6 y 10 mm (Ref.: 530017) sobre montante robusto en uno, dos o tres lados.


Materiales y acabados

Gama colores panerles fenólicos (carta de colores TRESPA)

 etc...

 Paneles fenólicos personalizados
etc...

 Tambien compatible con paneles

Gama de colores

ANODIZADO


Gris Plata

MADERA NATURAL MACIZA


Castaño


Iroko

LACADO


RAL 9010

LACADO METALIZADO TEXTURADO


Gris Metal


Gris Sable


Cortén

SUBLIMACIÓN METAL


Cortén

SUBLIMACIÓN MADERAS


Cedro


Nogal


Sapely

Opciones y complementos

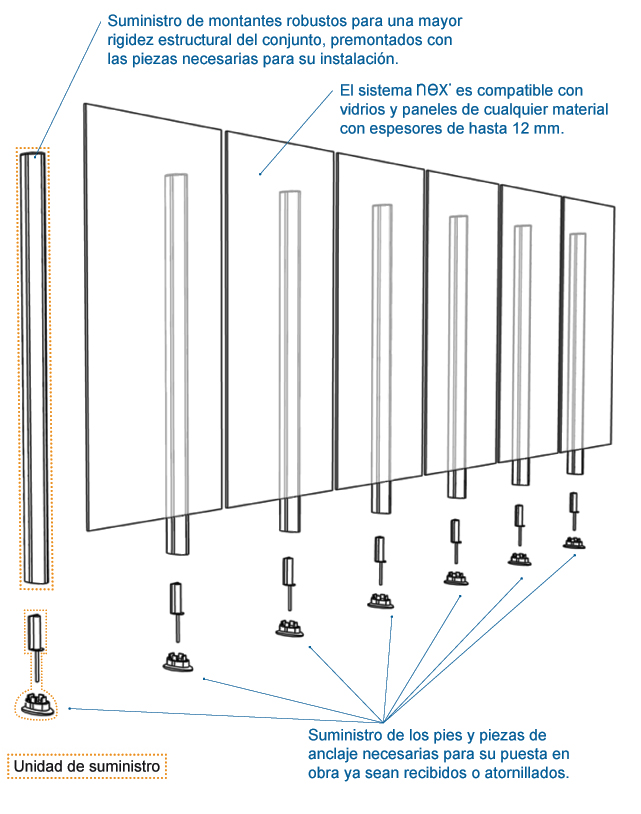

Explosión de montaje

Suministro de todos los elementos necesarios para la instalación del producto (tornillería, tacos, espárragos, llaves especiales) agrupados y premontados en unidades de suministro.
El producto llega a la obra listo para montar.
