Overview

Ref.: BAL-ROT R

Ref. de reja Trenzametal incorporada:
68 125 50 R10

Incluye:
Rótulas BAL-ROT
Tornillería de anclaje
Bolsa de protección en obra

Technical data

Materials and finishings

Materiales

Todos los materiales son perfiles macizos de laminación en caliente de ACERO CALIDAD S-275-JR UNE-EN 10025.

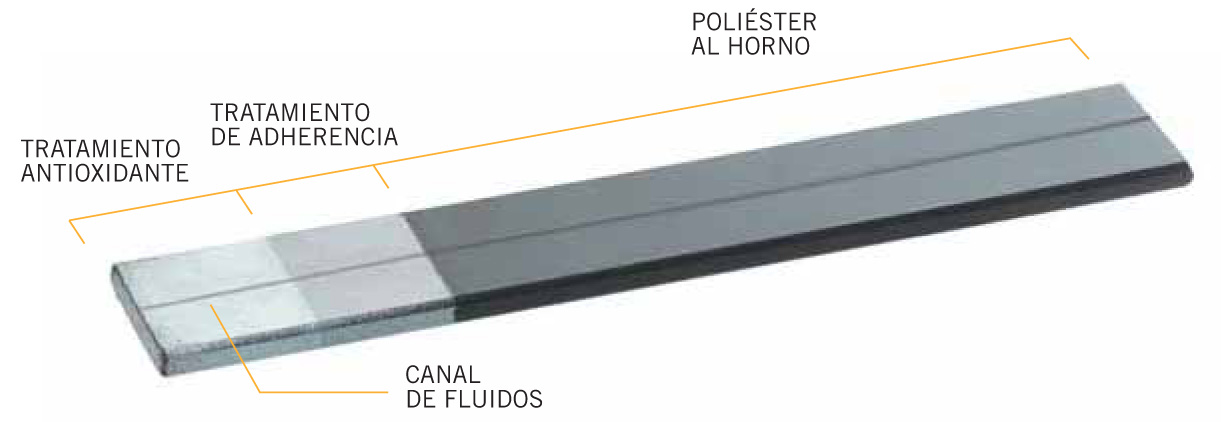

Tratamiento anticorrosión y acabados

Canal de fluidos
Galvanizado interno en superficies solapadas debido al canal que permite la evacuación de gases y la penetración del zinc en la cámara de solapamiento.

Tratamiento
Sistema Dúplex de acuerdo a la norma UNE-EN 13438.
Protección mediante galvanizado en caliente de gran resistencia antioxidante. Tratamiento de desengrase y fosfatado. Lacado al horno con poliéster ferrotexturado. Máxima adherencia del revestimiento exterior.

-Tratamiento anticorrosión: Galvanizado en caliente por inmersión.
     · Espesor mínimo del baño de zinc: 70 µm.
     · Norma UNE-EN ISO 1461

-Tratamiento de adherencia: Desengrase ácido. Fosfatado amorfo.

-Acabado superficial: Poliéster de aplicación en polvo (>70µm). Alta calidad y prestaciones a la intemperie.

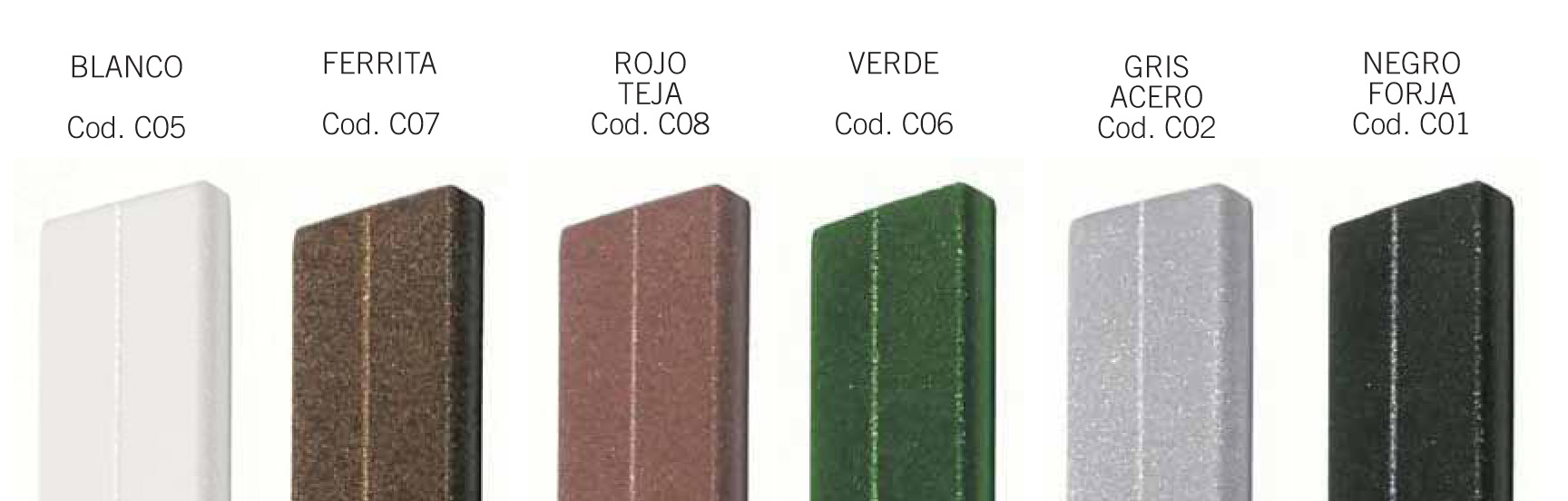

Poliéster ferrotexturado en seis colores: blanco, ferrita, rojo teja, verde, gris acero  y negro forja.

Normativa

General del producto
-EXCELENTE según normas:
     · UNE 85238 "Barandillas. Métodos de ensayo"
     · UNE 85240 "Barandillas. Clasificación"
-UNE 85237 “Barandillas. Condiciones generales de seguridad”

Anclaje e instalación
Pies de anclaje y tornillos de seguridad (acero inox. o zincado), según norma UNE 85239 "Barandillas. Características de los anclajes, condiciones de suministro y de instalación en obra".

Options and Accessories

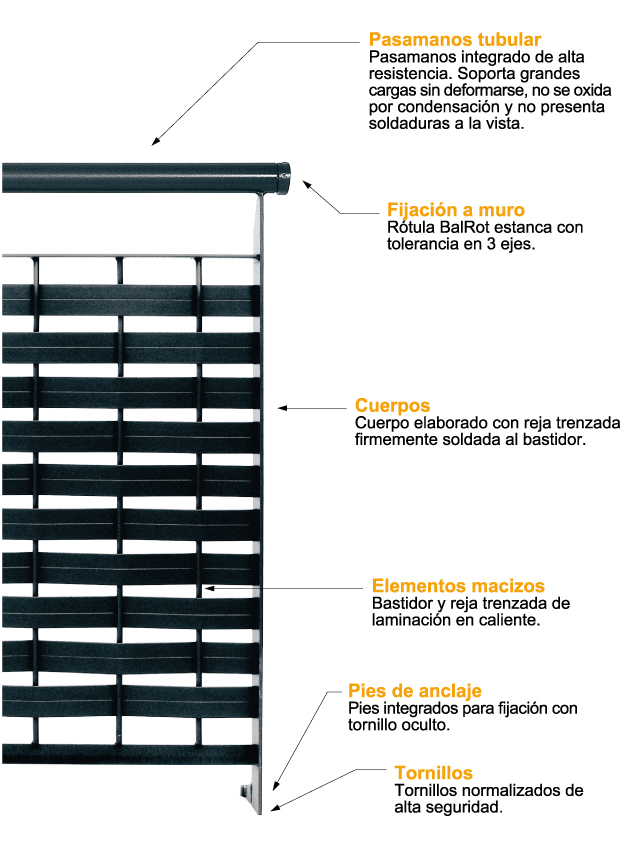

Cualidades del Sistema BAL-ROT

El sistema BAL-ROT aporta máxima seguridad y rapidez en el montaje sobre obra terminada. Versatilidad, adaptabilidad y fuerza en un producto que llega a la obra completamente terminado, con todos sus accesorios de fijación y montaje, realizado a medida, embolsado y listo para instalar sobre fábrica sin requerir ninguna especialización de los operarios montadores.

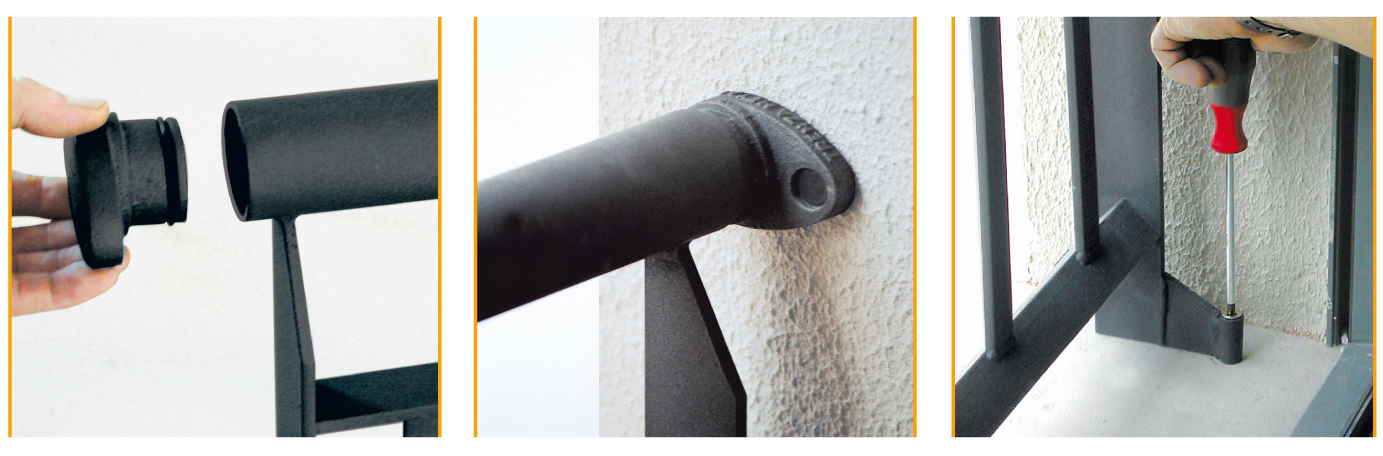

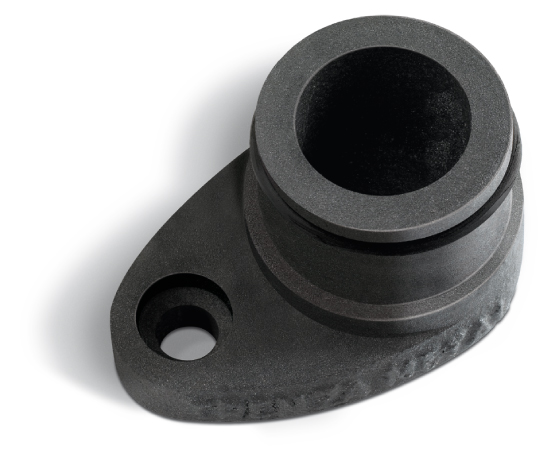

Rótula BAL-ROT

La clave del sistema de anclaje. Sin obra ni soldaduras.

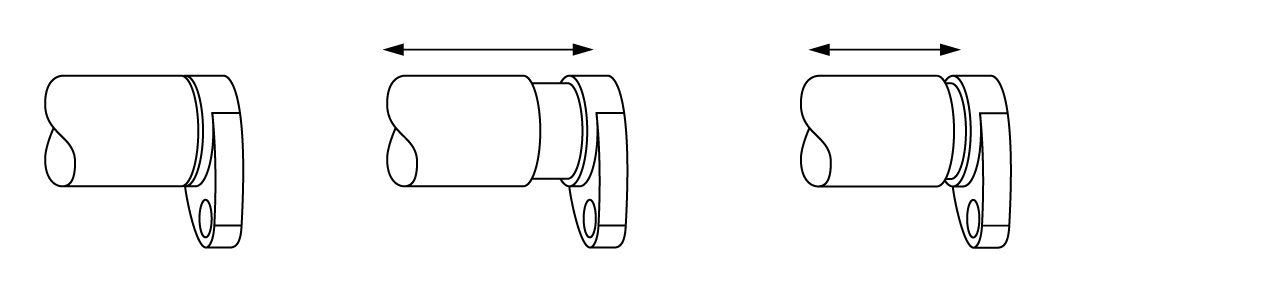

Desplazar linealmente la rótula para acomodarse al hueco.

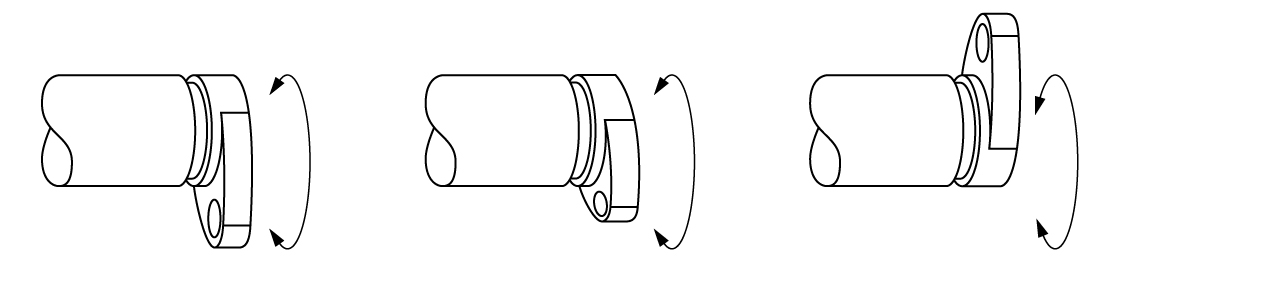

Girar para encontrar el punto de fijación óptimo.

La rótula BAL-ROT de fijación al muro es la clave del sistema.
Se trata de un anclaje telescópico estanco para pasamanos tubulares que aporta dos ventajas:

-Tolerancia longitudinal a lo ancho
para obviar pequeños errores de medición o irregularidades en el muro.

-Libertad de posicionamiento del anclaje
para poder salvar las llagas del ladrillo, buscar el punto más resistente, etc.
