03

Modelo BTA N

Descripción General


Serie BT
Barandilla por tramos independientes y pasamanos integrado en el cuerpo.

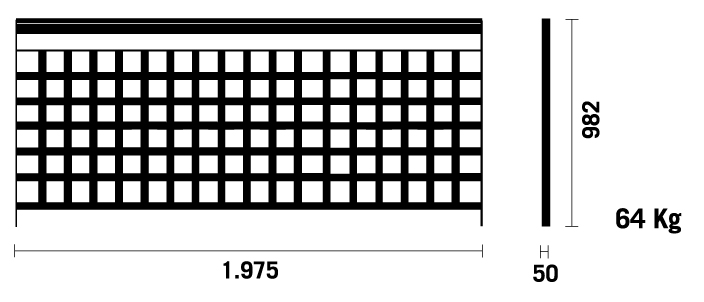

Cuerpo Ref.: BTA

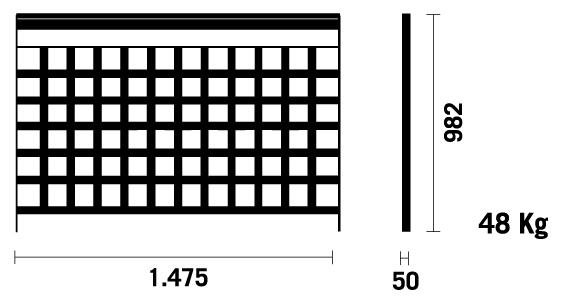

Cuerpo Ref.: BTA N-L

Trama a ejes de pletina: 125 x 125 mm
Pletina de trenzado: 35 x 6mm
Hueco libre: 90 x 90 mm
Medidas en mm.

*Altura total de la barandilla instalada: 1.000 mm.

Pie Ref.: PBR

Pie de anclaje para recibir en hormigón.

Pie Ref.: PBF

Pie de anclaje para atornillar a costado.

Pie Ref.: PBT

Pie de anclaje para atornillar a solera.



Especificaciones Técnicas


Más Especificaciones Técnicas.pdf)

Materiales y acabados

Materiales

Todos los materiales son perfiles macizos de laminación en caliente de ACERO CALIDAD S-275-JR UNE-EN 10025.

Tratamiento anticorrosión y acabados

Canal de fluidos
Galvanizado interno en superficies solapadas debido al canal que permite la evacuación de gases y la penetración del zinc en la cámara de solapamiento.

Tratamiento
Sistema Dúplex de acuerdo a la norma UNE-EN 13438.
Protección mediante galvanizado en caliente de gran resistencia antioxidante. Tratamiento de desengrase y fosfatado. Lacado al horno con poliéster ferrotexturado. Máxima adherencia del revestimiento exterior.

-Tratamiento anticorrosión: Galvanizado en caliente por inmersión.
     · Espesor mínimo del baño de zinc: 70 µm.
     · Norma UNE-EN ISO 1461

-Tratamiento de adherencia: Desengrase ácido. Fosfatado amorfo.

-Acabado superficial: Poliéster de aplicación en polvo (>70µm). Alta calidad y prestaciones a la intemperie.

Poliéster ferrotexturado en seis colores: blanco, ferrita, rojo teja, verde, gris acero  y negro forja.



Madera

Pasamanos de perfil de madera de iroko o castaño, con tres estratos de encolado, cepillado y moldurado.

Tratamiento
Aplicación de Lasur, o similar, a base de resinas alquídicas largas en aceite, con resinas tixotrópicas y pigmentos de colores transparentes sólidos resistentes a la luz y a la intemperie absorben la radiación u.v. del sol y proporcionan a la madera componentes biocidas de amplio espectro contra agentes xilófagos.

Normativa

General del producto
-EXCELENTE según normas:
     · UNE 85238 "Barandillas. Métodos de ensayo"
     · UNE 85240 "Barandillas. Clasificación"
-UNE 85237 “Barandillas. Condiciones generales de seguridad”

Anclaje e instalación
Pies de anclaje y tornillos de seguridad (acero inox. o zincado), según norma UNE 85239 "Barandillas. Características de los anclajes, condiciones de suministro y de instalación en obra".



Opciones y complementos

Pasamanos para minusválidos

-Pasamanos continuo y adaptable a todas las series y modelos de barandilla urbana.
-Soportes estándar para plano horizontal y especiales para planos inclinados.



Materiales de pasamanos

Presentado en variedad de materiales: Tubo inox, madera, etc...
