Descripción General

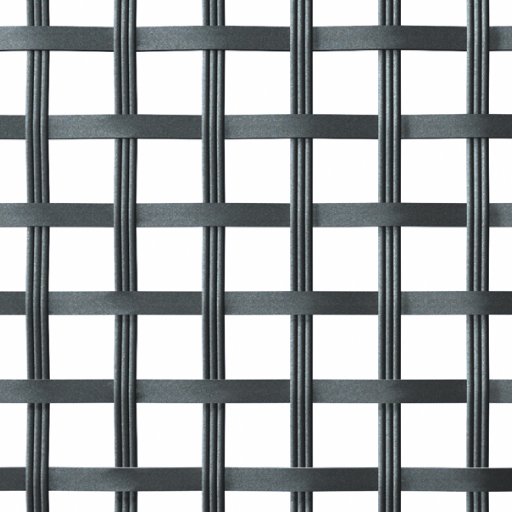

Ref. 94 R8 P25 6

Distancia entre ejes: 94 x 94 mm
Varilla redonda: 3 de 8 mm
Pletina: 25 x 6 mm
Hueco libre: 70 x 70 mm
Transparencia: 55%

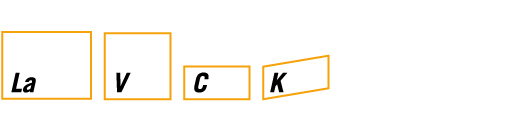

Formatos estándar:


La: 1,97 x 1,5 m / 73 kg
V: 1,5 x 1,5 m / 54 kg
C: 1,5 x 0,75 m / 26 kg
K: Variable

Especificaciones Técnicas

Para cualquier duda o información adicional consultar con la Oficina Técnica de Atención al Ciente 902 114 142 / 980 509 219

Materiales y acabados

Tratamiento

-Recubrimiento electrolítico de zinc de acuerdo a los procesos standards de bañado recogidos en los Sistemas de Calidad según la Norma ISO 9001:2000 y con número ESP 2274 de Certificado de Registro.

-Imprimación de poliuretano acrílico dos componentes:
     · Repintable con cualquier tipo de sistema (sintéticos, poliuretanos, epoxies, etc.)
     · Aspecto satinado
     · Color RAL 8019

Opciones y complementos

Manipulados de la reja trenzada

El manipulado de los paños de reja trenzada Trenza Metal es sencillo. Se puede aplicar todo tipo de técnicas de carpintería metálica: soldadura de electrodo o de hilo, corte con cizalla, radial, sierra de disco, plegado, etc.
Al tratarse de un material macizo y con espesores a partir de 4 mm, se puede soldar con muy buen resultado a todo tipo de bastidores macizos y a tubos estructurales de espesores a partir de 1,5 mm.

Recercados

Trenza Metal admite cualquier tipo de bastidor. A continuación describimos algunas posibilidades.

Recercados simples

Con pletina De canto	Plana	Con perfil en H
Con perfil en T Interior	Exterior	Con perfil en U Abierto	Lateral
Con cuadradillo macizo		Con angular Interior	Exterior
Con tubo estructural

Recercados compuestos y puntas libres

Con angular y contramarco De pletina	De angular	Marco oculto (rigidizador) y puntas libres en bordes superior e inferior
Con doble pletina		Marco oculto (rigidizador) Puntas libres en cuatro bordes
Remate con tubo		Marco oculto (rigidizador) lateral con angular. Puntas libres superior e inferior
Remate con angular (vierteaguas)

Soluciones para el anclaje

Con taladro directo en el marco para atornillar	Con taladro directo en el ángulo para atornillar	Con espigo para recibir con resina
Con taladro y casquillo desplazados del eje del marco para atornillar	Marco plegado con taladro y casquillo en el eje para atornillar	Con placa de anclaje para atornillar
Con oreja. Taladro y casquillo para atornillar	Con oreja y taladro para atornillar. Unión roblonada sobre cabeza de tornillo	Con cartela y casquillo para atornillar a suelo
