Descripción General

Ref. SV 68 125 25 35

Distancia entre ejes: 125 x 68 mm
Pletina: 25 x 6 / 35 x 4 mm
Hueco libre: 100 x 33 mm

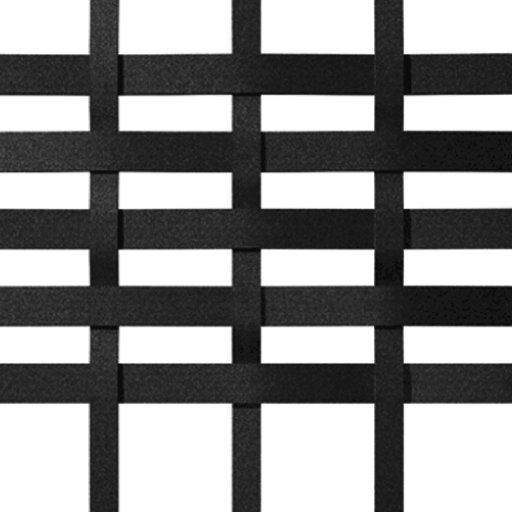

Malla

Formatos

Sistema TPR (ver apartado Especificiones Técnicas)

TPR X SV 68 125 25 35 / 2x0,75 m

TPR La SV 68 125 25 35 / 2x1,5 m

Sistema TME (ver apartado Especificaciones Técnicas)

TME EC SV 68 125 25 35 / 3x0,75 m

TME EA SV 68 125 25 35 / 3x1,5 m

Especificaciones Técnicas

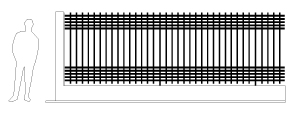

Sistema TPR

Verja continua con montantes metálicos.
Numerosos modelos de reja trenzada con gran capacidad de adaptación al trazado de la obra. Ofrece soluciones para salvar banqueos, curvas y planos inclinados. Distintos sistemas de anclaje. Presenta dos tipos de enlaces metálicos.

Formatos de módulos

1-1. Estándar. Cierre con grapas regulables	1-2. Opcional. Cierre con union roblonadas
Tipos de módulos	Tipos de módulos
Tipos de postes	Tipos de postes
Tipos de anclaje	Tipos de anclaje. Disponibles para todos los tipos de postes.

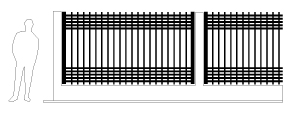

Sistema TME

Verja entre pilastras de obra.
Se presenta en módulos de puntas libres y rigidizador oculto. Se fijan a pilastras de obra mediante estribos de fundición con sistema de corredera extensible.

Formatos de módulos

Cierre con Estribos de Fundición

Materiales y acabados

Materiales

Todos los materiales son perfiles macizos de laminación en caliente de ACERO CALIDAD S-275-JR UNE-EN 10025.

Tratamiento anticorrosión y acabados

Canal de fluidos
Galvanizado interno en superficies solapadas debido al canal que permite la evacuación de gases y la penetración del zinc en la cámara de solapamiento.

Tratamiento
Sistema Dúplex de acuerdo a la norma UNE-EN 13438.
Protección mediante galvanizado en caliente de gran resistencia antioxidante. Tratamiento de desengrase y fosfatado. Lacado al horno con poliéster ferrotexturado. Máxima adherencia del revestimiento exterior.

-Tratamiento anticorrosión: Galvanizado en caliente por inmersión.
     · Espesor mínimo del baño de zinc: 70 µm.
     · Norma UNE-EN ISO 1461

-Tratamiento de adherencia: Desengrase ácido. Fosfatado amorfo.

-Acabado superficial: Poliéster de aplicación en polvo (>70µm). Alta calidad y prestaciones a la intemperie.

Poliéster ferrotexturado en seis colores: blanco, ferrita, rojo teja, verde, gris acero  y negro forja.

Opciones y complementos

Para cualquier opción o formato que no aparezca contemplado consultar con la Oficina Técnica de Atención al Ciente 902 114 142 / 980 509 219
